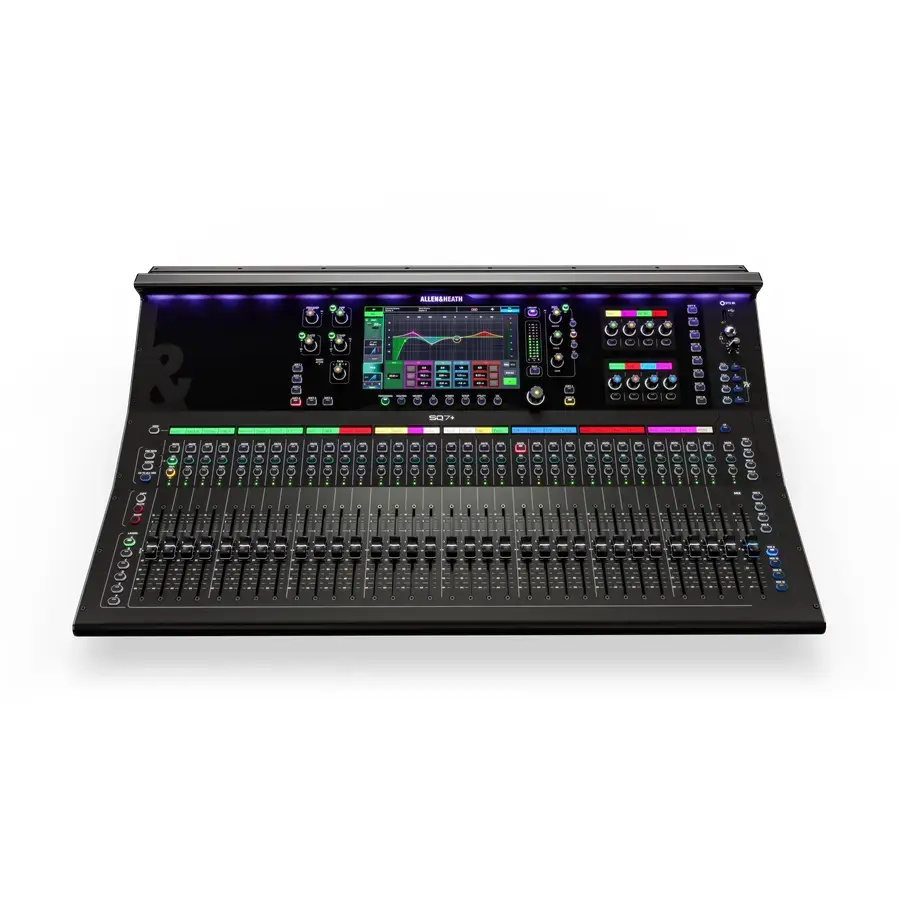

Allen & Heath SQ7+ - Mixer digitale a 96kHz con 33 fader motorizzati, 48 canali di processing

Allen & Heath SQ7+ è un mixer digitale per applicazioni live, touring, installazioni e studio di registrazione, dotato di core XCVI 96kHz, 48 canali di processing, 4 RackUltra FX dedicati e 8 FX engine standard per un totale di 12 effetti simultanei. La registrazione multitraccia è effettuabile su computer tramite USB-B 32 In/32 Out oppure su memorie di massa esterne via USB-A. La porta SLink 128x128 e lo slot di espansione dedicato consentono integrazione con stagebox e protocolli Dante, Waves e MADI, affiancando le connessioni già presenti: 32 In XLR mic/line, 16 Out XLR analogiche e uscita AES3 stereo digitale.

Allen & Heath SQ7+ rappresenta la configurazione più estesa della piattaforma SQ+, progettata per applicazioni FOH, monitor e installazioni complesse dove è richiesta la massima capacità di controllo fisico e gestione del routing. Il sistema è basato su core XCVI FPGA a 96kHz con profondità fino a 96 bit e latenza inferiore a 0.7 ms, garantendo coerenza di fase e integrità del segnale lungo tutta la catena audio.

L’architettura gestisce 48 canali di input completamente processati verso 44 bus, con 12 mix configurabili, 6 matrici e routing totalmente patchabile. Ogni canale include polarità, trim, HPF variabile, gate/expander con sidechain completo, EQ parametrico a 4 bande, compressore avanzato e delay fino a 341 ms. I bus di mix includono GEQ a 28 bande, PEQ, compressione e delay fino a 682 ms.

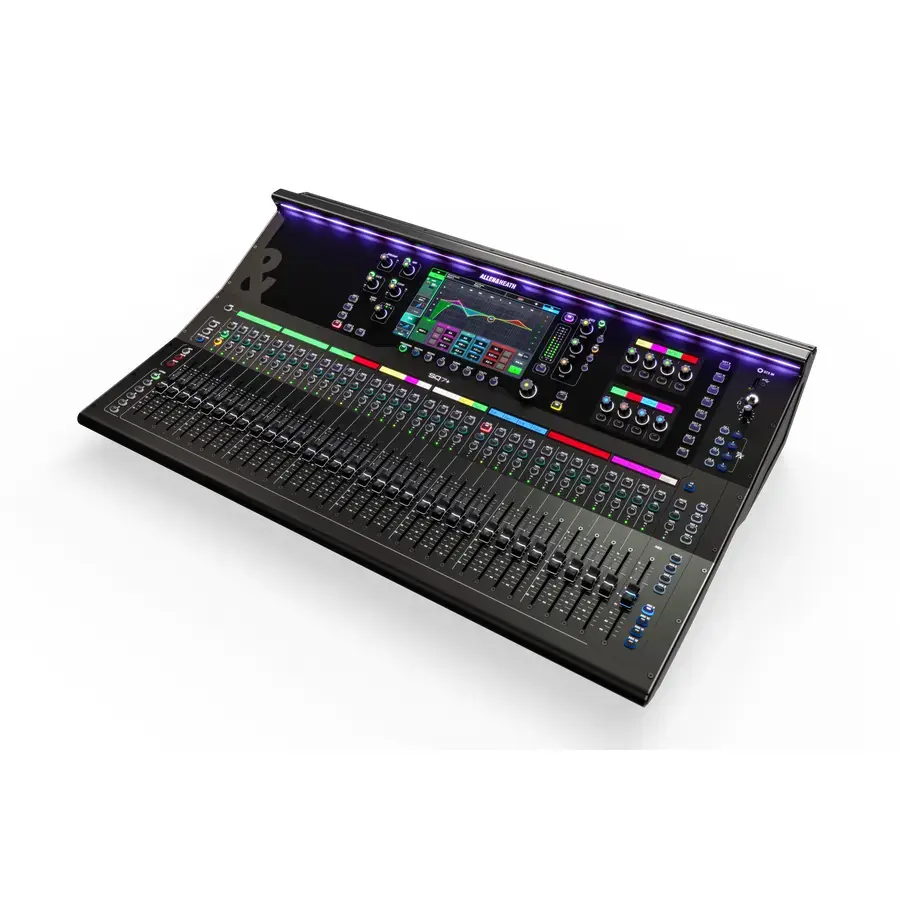

La superficie integra 33 fader motorizzati da 100 mm su 6 layer, consentendo accesso simultaneo a un numero maggiore di canali rispetto ai modelli inferiori, con benefici concreti in contesti live complessi. La funzione CH to All Mix consente la gestione simultanea delle mandate, ottimizzando workflow FOH e monitor.

Il touchscreen capacitivo da 9” (1024x600) gestisce routing, processing e configurazione tramite workflow touch-and-turn. La presenza di 16 SoftKeys e 8 SoftRotary consente controllo avanzato e personalizzabile.

La sezione effetti comprende 8 FX engine e 4 RackUltra FX con algoritmi avanzati utilizzabili come send/return o insert. Il sistema supporta DEEP processing con modelli dinamici avanzati senza impatto su latenza o risorse.

Sono integrati due Automatic Mic Mixer configurabili fino a 48 canali, RTA dual analyzer, generatore di segnale e gestione scene con 300 memorie.

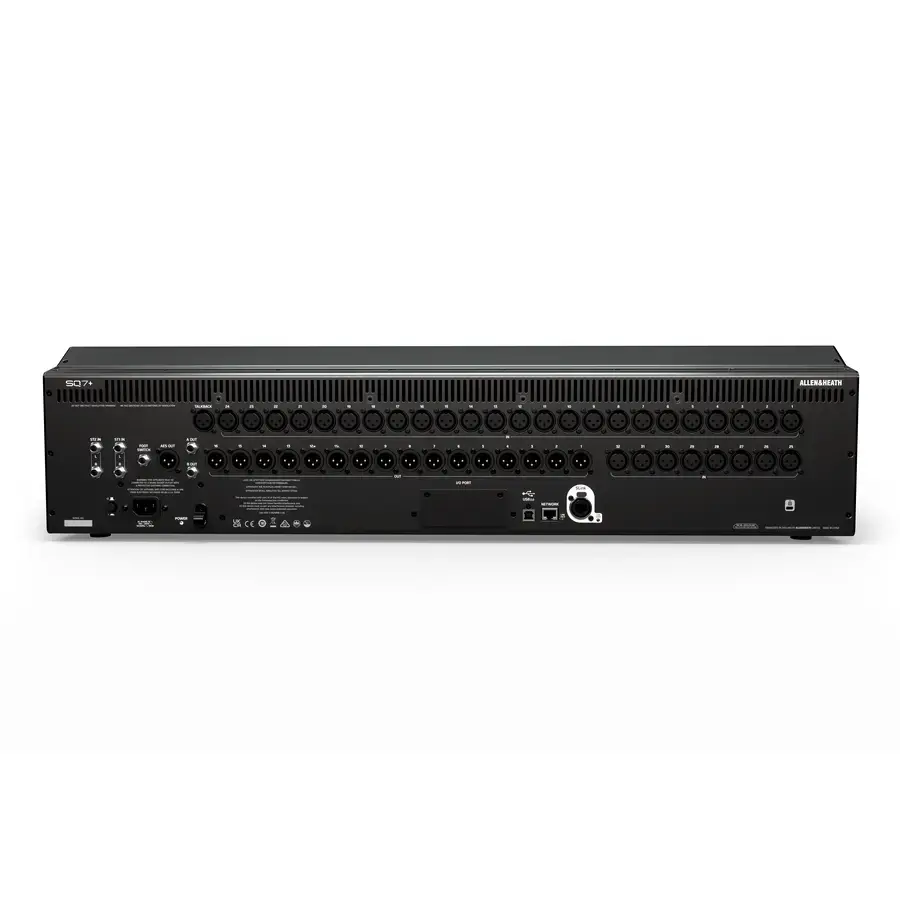

La connettività include 32 ingressi XLR mic/line con gain fino a +60 dB, pad -20 dB e phantom, ingressi stereo TRS e mini jack, 16 uscite XLR, uscite TRS e uscita AES3. La porta SLink 128x128 consente integrazione con stagebox, sistemi ME e protocolli digitali avanzati.

L’interfaccia USB-B 32In/32Out consente registrazione multitraccia e integrazione con i software DAW, mentre l'USB-A supporta recording diretto. Il controllo remoto è disponibile via rete su piattaforme desktop e mobile.

Rispetto al modello SQ-7, SQ7+ introduce maggiore potenza di elaborazione, 4 FX RackUltra, interfaccia utente aggiornata e miglioramenti nell'interazione e gestione delle funzioni.

Caratteristiche Tecniche

Core: XCVI FPGA 96kHz fino a 96 bit

Latenza: <0.7 ms

Canali input: 48

Bus: 44

Mix: 12

Matrici: 6

Fader: 33 motorizzati 100mm

Layer: 6

Touchscreen: 9” capacitivo 1024x600

SoftKeys: 16

SoftRotary: 8


Ingressi

Ingressi mic/line: 32 XLR bilanciati

Gain: 0–60 dB

Pad: -20 dB

Impedenza: >4kΩ

Livello max ingresso: +30 dBu

THD+N: 0.0015% / 0.003%

Phantom: +48V

INPUT STEREO

TRS bilanciati + mini jack

Trim: ±24 dB

Livello max: +22 / +18 dBu




Uscite

16 XLR + 2 TRS

Livello nominale: +4 dBu

Livello max: +22 dBu

Rumore residuo: -91 dBu

AES3 digitale


Processing

HPF: 20Hz–2kHz

Gate/Expander con sidechain completo

EQ: 4 bande parametrico

Compressore con sidechain e parallel compression

Delay: fino a 341 ms

PROCESSING MIX

GEQ: 28 bande

PEQ: 4 bande

Compressore

Delay: fino a 682 ms



Effetti integrati

8 FX engine + 4 RackUltra

Algoritmi: Reverb, Delay, Chorus, Flanger, Phaser

RackUltra: Harmoniser, Saturator, Vocal FX



DEEP PROCESSING

Compressori: Opto, PeakLimiter76, Bus Comp

Expander avanzati

GEQ avanzati



AUTOMATION

Scene: 300

AMM: fino a 48 canali

RTA: dual analyzer




Connettività

SLink: 128x128

USB-B: 32x32 audio

USB-A: recording multitraccia

Network: TCP/IP

MIDI: TCP/IP e USB


Caratteristiche Generali

Dynamic range: 112 dB

Risposta: 20Hz–20kHz +0/-0.5dB

THD+N: 0.002%

Headroom: +18 dB

ALIMENTAZIONE

100–240V AC



Dimensioni e peso: 514.9x804x198.5 mm; 18.42 kg
