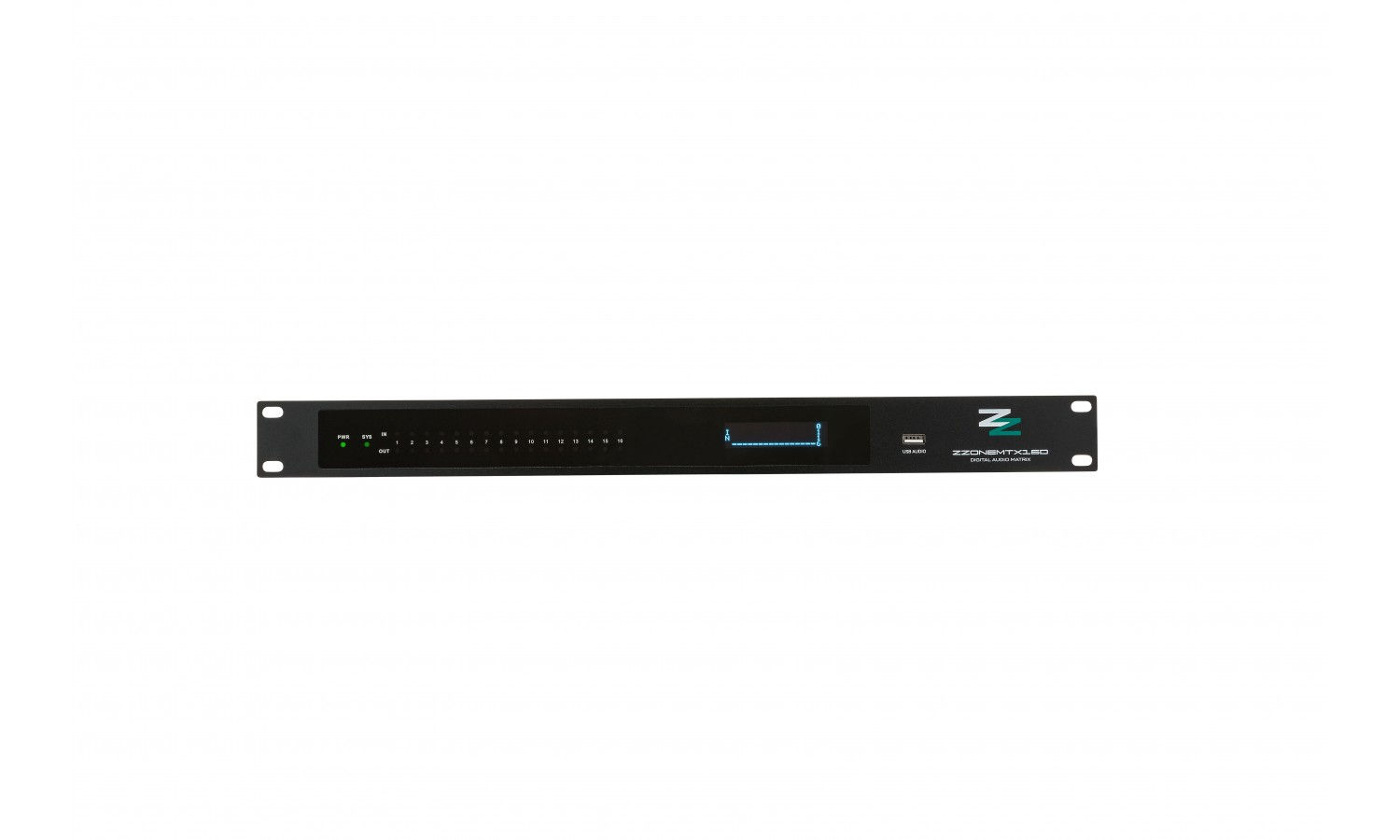

ZZIPP ZZONEMTX16D - Matrice audio 16x16 con dsp con Dante

ZZONEMTX è una linea di matrici audio DSP basata su processore SHARC ADP-21489, progettata per l’integrazione AV e controllabile tramite il software ZZONEMTX DSP 3.0.

Supporta il protocollo Dante e la comunicazione con sistemi di terze parti tramite protocolli UDP, RS232 e RS485, consentendo la gestione del routing e del processing audio in tempo reale..

Il DSP lavora a 40 bit in virgola mobile e integra algoritmi selezionabili e componibili come Automixer, AEC, ANS e AGC, oltre a EQ, Gate, Compressori e feedback suppressor, garantendo un’elevata headroom sui segnali audio. La linea integra una interfaccia USB audio 2×2 utilizzabile come scheda audio dedicata.

Il controllo delle matrici avviene tramite ZZONEMTX DSP 3.0, che consente la configurazione del sistema e la personalizzazione dell’interfaccia utente per ZZONEMTX10T, PC, smartphone e tablet Android o iOS.

Caratteristiche Tecniche

DSP SHARC ADSP-21489 - 450MPS 2.7GFLOPs

16 IN analogici Mic/Line su terminal blocks

16 OUT analogiche livello linea su terminal block

Interfaccia Dante 16x16 con chipset Brooklyn

AES67 compatibile

Alimentazione Phantom +48V (Max 10mA selezionabili per ogni ingresso)

Interfacce: LAN 10/100, 10/100/1000

Connessioni: Rj45, USB type A, RS232, RS485, Terminal Blocks

Audio input 0-60dB a step di 3 dB

Risposta in frequenza 20Hz - 20KHz (+/-0,3dB)

Sample rate 48KHz

Profondità di bit 24

Livello max +18dBu

EIN <-125dB, 20Hz - 20KHz ponderato A

Rumore di fondo -95dB ponderato A

THD 0,003% @ 4 dBu

Range dinamico A/D 110dB

Range dinamico D/A 112dB

Isolamento canali 108dB

Impedenza di ingresso bilanciata 5.4 KOhm

Impedenza di uscita bilanciata 600 Ohm

Latenza del sistema <5ms

Alimentazione 110-240V 50Hz-60Hz

Consumo massimo 40W

Dimensioni 482 x 264 x 44mm

Peso netto 2,2Kg

Peso lordo 3,2Kg
