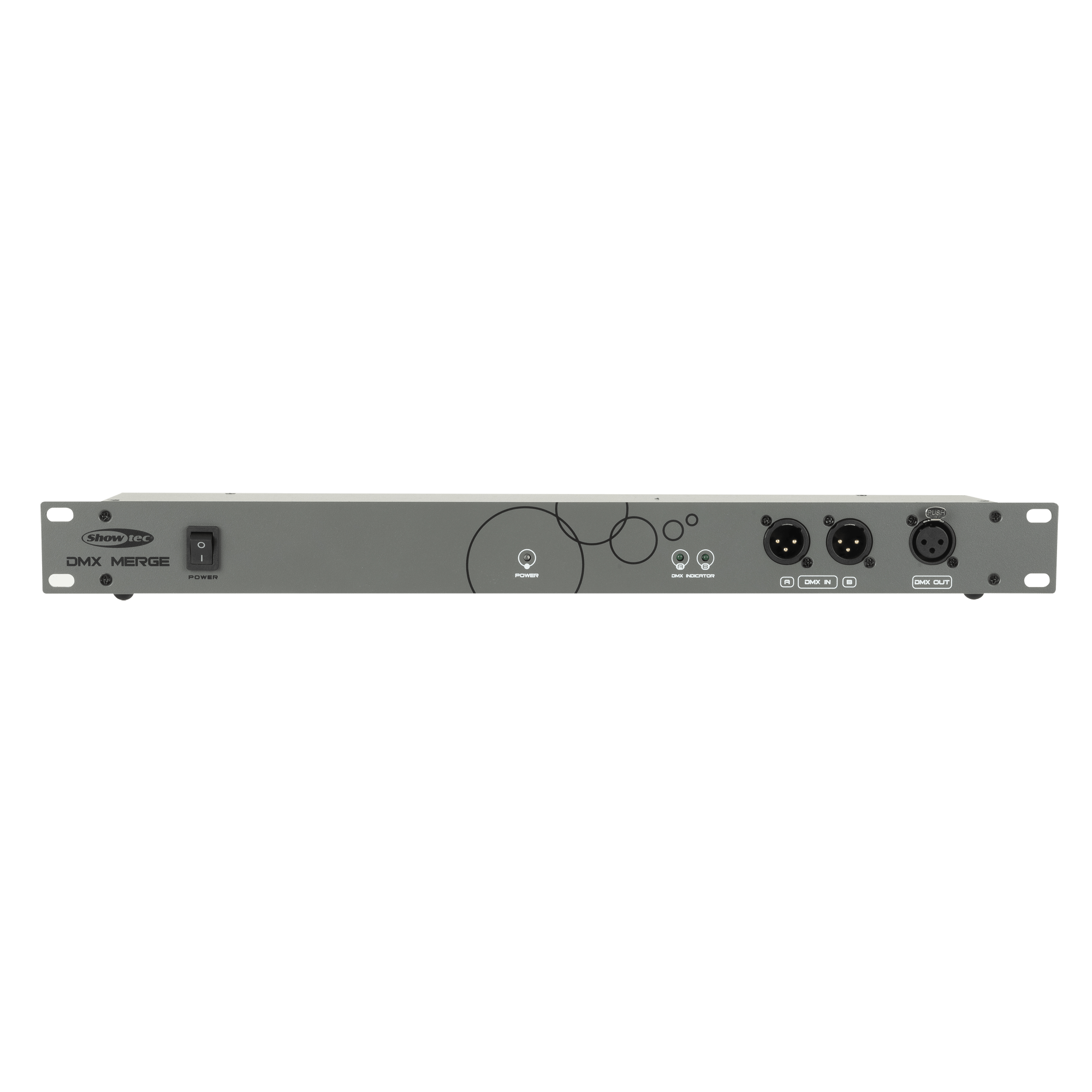

SHOWTEC DMX Merge - Dispositivo di mixaggio DMX a due vie

L'unità Showtec DMX Merge permette di combinare due controller DMX a una linea DMX o di utilizzare un secondo banco, come banco di back-up.

L'unità dispone di 4 modalità:
1) HTP (High Take Precedence) In questo caso è possibile utilizzare due banchi simili con lo stesso
indirizzamento su una linea. Il canale DMX con il valore più alto ha la priorità.

2) Modalità de backup. L'unità è connessa a due banchi DMX. Il canale A ha la priorità.
Nel caso in cui il canale A non funzioni correttamente o non disponesse di alcun canale DMX, il canale B prende il sopravvento sullo spettacolo.

3) Modalità di mixaggio. I due banchi possono unirsi su una linea sola. Ad esempio è possibile eseguire un setter di scena
e un operatore DMX su una sola linea. Il dispositivo Scene Setter opererà sul canale 1-96 e
l'unità DMX Operator avrà i canali 97 e superiori.
Queste posizioni possono essere liberamente indirizzati dai microinterruttori.

4) LTP (Latest Take Precedence) in questo caso è possibile utilizzare due scrivanie simili con lo stesso indirizzamento su una sola riga. L'ingresso DMX con l'ultima modifica del valore ha la priorità.

Connessioni e Caratteristiche Elettriche

Alimentazione: 100-240 V AC 50/60 Hz (Power adapter)

Potenza assorbita: 4.5 W

Connessione ingresso di alimentazione: Spina CC a bassa tensione

Connessione DMX: XLR 3P In/Out

Connessione ingresso DMX: XLR 3P

Connessione uscita DMX: XLR 3P


Power Adapter

Tipo di adattatore: AC-DC adapter

Tensione in uscita: 9 V DC

Output current DC (mA): 1200 mA


Caratteristiche Meccaniche

Lunghezza (mm): 483 mm (19.016″)

Larghezza (mm): 73 mm (2.874″)

Altezza (mm): 44.5 mm (1.752″)

Profondità di installazione (escluso connettore): 73 mm (2.874″)

Peso: 1.15 kg (2.535 lb)

Unità rack: 1 U

Grado IP: IP20 (solo per uso interno)

Alloggiamento: Alluminio pressofuso

Colore: Grigio


Caratteristiche Generali

Indicatori LED: Potenza, Segnale

Caratteristiche termiche

Temperatura ambiente massima: 40 °C (104 °F)



Parti incluse

Cavi inclusi: Cavi con spina CC a bassa tensione



Accessori inclusi: Adattatore


Controllo e Programmazione

Modalità di controllo: DMX

Canali DMX: 512

Protocolli: DMX
