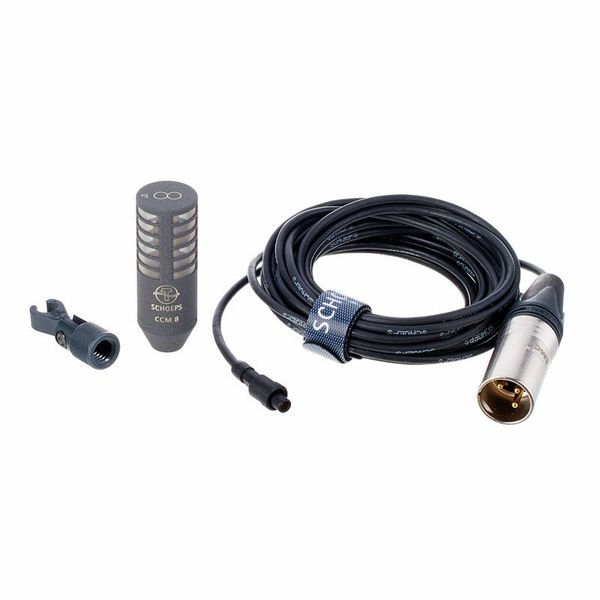

SCHOEPS CCM 8 L - Microfono compatto a condensatore figura a 8

Questo tipo di capsula è un vero trasduttore dipolo (bidirezionale), che funziona con un singolo diaframma. Il suo asse principale è perpendicolare alla capsula ed è contrassegnato rispettivamente a 0° e 180° con un punto rosso e uno nero.

Le qualità intrinseche di un trasduttore a gradiente di pressione puro sono facilmente osservabili in questo tipo di capsula:


La sua sensibilità diminuisce alle basse frequenze.

La caratteristica direzionale è straordinariamente indipendente dalla frequenza.

È presente l'effetto di prossimità.

L'indice di direttività di un diagramma a 8 è lo stesso di quello di un cardioide; se microfoni con questi due diagrammi fossero posizionati alla stessa distanza da una sorgente sonora, verrebbe captato un equilibrio quantitativamente simile tra suono diretto e riverberante. In pratica, tuttavia, un simile confronto sarebbe ingannevole, poiché un diagramma a 8 non risponde al suono proveniente dai lati, dall'alto o dal basso del suo asse principale come un cardioide. Il diagramma a 8 ha un lobo posteriore con la stessa sensibilità del lobo anteriore, e questo compensa esattamente la differenza quantitativa, ma in ambienti normalmente riverberanti, il suono che raggiunge il lobo posteriore di un diagramma a 8 sarà ritardato e disperso in misura considerevolmente maggiore rispetto all'energia sonora riverberante che un cardioide capta dalla parte anteriore e dai lati; anche il suono riflesso sarà tipicamente soggetto a un assorbimento ad alta frequenza molto maggiore. Pertanto, l'energia sonora riverberante captata da un diagramma a 8, sebbene teoricamente uguale in quantità, ha un carattere piuttosto diverso da quella che verrebbe captata da un cardioide nella stessa posizione.

La qualità del suono del CCM/MK 8 è chiara e neutra.

Caratteristiche Tecniche

Schema di ripresa: Figura a 8

Gamma di frequenza: 40 Hz - 15 kHz

Sensibilità: -38,5 dB (V/Pa)

Livello massimo di pressione sonora (THD < 0,5%):

136 dB-SPL (P48)

128 dB-SPL (P12)



Tensione di uscita massima: 2,6 V (8,3 dbV) con carico di 2 kΩ

Filtro taglia-basso: 20 Hz, 12 dB/Ott

Impedenza di uscita: 90 Ω a 1 kHz

Lunghezza massima del cavo: > 400 metri

Scudo RFI SCHOEPS: NO

Standard di alimentazione / Intervallo valido:

P48 / >40 V

P12 / >10 V



Consumo attuale:

4 mA (P48)

3,6 mA (P12)



Rapporto di reiezione di modo comune (a 1 kHz): > 55 dB

Impedenza di carico minima consigliata: 2 kΩ

Produzione: Lemo (CCM-L) o XLR-3M (CCM-K)

Lunghezza: 85 millimetri

Diametro: 20 millimetri

Peso: 43 grammi

Finitura superficiale: opaco-grigio
